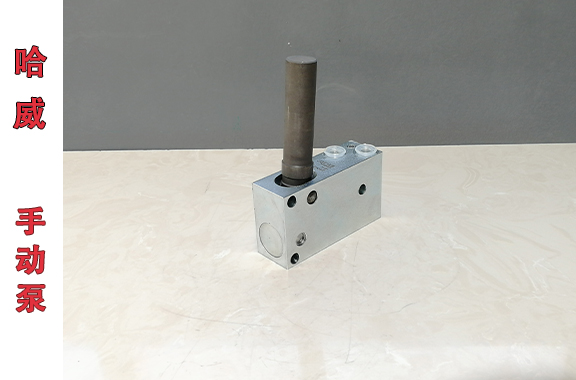

德國哈威 H-20 手動泵（單作用開放式） 的詳細安裝步驟，嚴格遵循原廠規范。

一、安裝前準備（關鍵）

人員與工具

由液壓專業人員操作，準備扭矩扳手、水平儀、清潔布、生料帶 / 密封膠、液壓油（ISO VG 10–68）、過濾器。

檢查泵與配件

核對型號：H-20（單作用，9.4 cm3/ 行程，220 bar），區分于 HD-20 雙作用。

檢查泵體、手柄、吸油口（S）、壓力口（P，G 1/4）、密封件，無損傷、無銹蝕。

準備管路、接頭、支架，確保與 G 1/4 匹配，耐壓≥220 bar。

環境與基礎

安裝位置穩固、便于操作，環境溫度 -40℃~+80℃。

基礎 / 支架剛性足夠，避免振動；帶油箱款（如 H-20-K0.35）必須垂直安裝。

油液與清潔

油液清潔度：ISO 4406 18/15/12，新油需過濾后加注。

徹底清潔管路、接頭、油箱，無鐵屑、雜質。

二、泵體安裝（管接 / 板式）

1. 管接式 H-20（最常用）

選擇安裝位置，標記固定孔，用螺栓將泵固定在剛性支架 / 面板上，均勻擰緊，避免泵體變形。

確保泵體水平 / 垂直（帶油箱必須垂直），手柄擺動順暢無卡滯。

吸油口（S）接油箱 / 吸油管，壓力口（P）接執行元件 / 控制閥。

2. 板式安裝 H-20P

清潔安裝面，安裝O 型圈（7.59×2.62，90Sh），確保無劃傷、無雜質。

對準安裝孔，對角均勻擰緊固定螺栓，扭矩參考原廠值。

檢查安裝面密封，無滲漏風險。

三、管路連接（核心要點）

吸油管路（S 口，G 1/4）

管路盡量短、少彎頭，吸油速度＜1 m/s，避免氣蝕。

油箱油位高于吸油口，靜止時管路不漏油，防止空吸。

吸油管末端裝100–120 μm 過濾器，浸入油面以下。

接頭用生料帶 / 密封膠，嚴禁漏氣。

壓力管路（P 口，G 1/4）

管路、接頭、軟管耐壓≥220 bar，配獨立支架，不將重量壓在泵體上。

連接執行元件（油缸 / 馬達）或控制閥，確保無應力、不對中。

回油管路（如配油箱）

回油管插入油面以下，遠離吸油口，避免氣泡被吸入。

四、油箱安裝（H-20-K0.35/K0.5）

垂直安裝泵 - 油箱總成，固定牢固。

打開油箱加注口，加注過濾后的液壓油至油位線，不要過滿。

打開排氣螺塞，手動泵手柄空載往復 10–20 次，排盡空氣，直到出油無氣泡，再擰緊排氣螺塞。

五、排氣與調試（必做）

系統排氣

松開執行元件 / 管路排氣閥，手柄空載往復，直到連續出油無氣泡，再擰緊排氣閥。

全程觀察吸油口，嚴禁空吸（油位不足立即補油）。

壓力調試（如帶 S/AS 限壓閥）

無負載下，松開鎖緊螺母，調節調壓螺釘，從低到高設定工作壓力（≤220 bar）。

達到設定壓力后，鎖緊螺母，防止壓力漂移。

空載測試

手柄往復 20–30 次，檢查：

壓力穩定、無異常噪聲；

所有接頭無滲漏；

手柄力均勻、無卡滯。
